Postepy w pracy

Od wtorku będę miał urlop i myślę że pracę będą postępowały w lepszym, szybszym tempie. Dzisiaj przedstawię to co udało mi się zrobić do tej pory :)

Stół montażowy.

Do budowy stołu montażowego posłużyły mi stare płyty meblowe, które miały trafić do pieca :) Długość stołu to 420cm, szerokość 40cm. Wysokość stołu zależna jest tak naprawdę od naszego wzrostu i wygodnej pozycji do pracy. Zbudowany przeze mnie ma wysokość 64cm, do tego dochodzi wysokość stacji i wygoda gwarantowana :) Stół ten nie będzie służył wyłącznie do budowy kajaka ale również do innych prac.

Kreślenie sekcji.

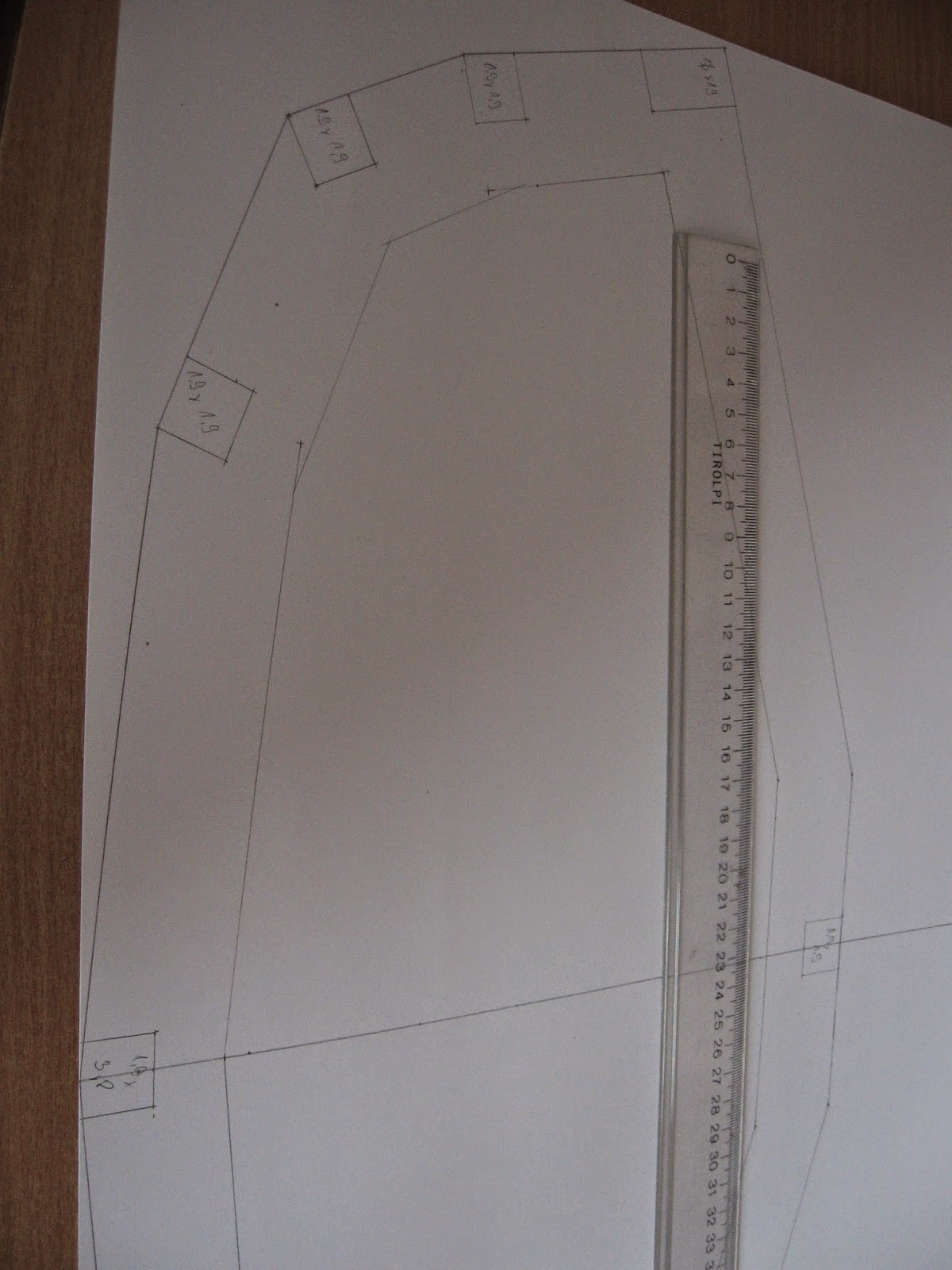

Pierwszą próbę wykreślenia stacji podjąłem na bristolu. W razie błędu można łatwo wszystko wymazać, skorygować.

Drugą dopiero na 12mm wodoodpornej sklejce

Teraz czekam na zamówione u mojego zaprzyjaźnionego stolarza materiały na podłużnice. W czasie czekania wykonałem stacje do zamontowania sekcji 1 i sekcji 5 kajaka do stołu.

Wysokość 15cm, szerokość 9cm, została podzielona na 3 równe części z czego środkowa cześć 3 cm x 9cm zostały wybrane w celu umożliwienia późniejszego montażu keelu.Następnie przymocowałem stacje 1 i 5 do stołu.

Dane techniczne

Jak już wspomniałem, machina ruszyła...

Na dzień dzisiejszy przedstawię troszkę mój kajak od strony technicznej.

Wymiary kajaka:
długość - 4 m
szerokość - 60 cm
wyporność - około 120 kg (kwalifikuję się z moją wagą :P jeszcze dam radę zabrać spory bagaż)

 Powyżej bardzo ważne tabele punktów offset, dane przedstawiono w calach jaki i przeliczono na centymetry, co bardzo ułatwia kreślenie symetrycznych kształtów kadłuba. Są to dane za pomocą których trasujemy wysokość HAB i szerokość HB punktów załamań na kadłubie naszego kajaka. Należy bardzo kurczowo trzymać się tych danych przy trasowaniu poszczególnych sekcji. Inaczej nasz kajak nie będzie wyglądał jak kajak :)))

Pod tabelą znajdują się równie bardzo ważne dane "Cross Section Spacing", które to określają odległość między uprzednio wytrasowanymi i wyciętymi z wodoodpornej sklejki sekcjami oraz dziobem (bow) i rufą (stern).

Początek

Budowa Sea Bee 13' SOF

Początek...

Od kilu lat w okresie letnim - wakacyjnym, pływam kajakami. Są to niestety kajaki z wypożyczalni. Własnego nie posiadam nad czym ubolewam strasznie. Zawsze chciałem pływać wtedy kiedy chcę, a nie kiedy mogę, gdy wypożyczalnie są otwarte, lipiec - sierpień. I to tylko wtedy kiedy starczy sprzętu w wypożyczalni i dla mnie :) Często bywa tak, że niestety ktoś bywa szybszy :)

Postanowiłem więc zbudować własny kajak, zbieram się do tego już od jakiegoś czasu. W końcu zdobyłem plany, materiały potrzebne "tak na pół" i maszyna ruszyła...  :)))

Urzekł mnie kajak typu SOF Sea Bee 13' czyż nie jest piękny ?

Jest ! :)))

Na pierwszą pracę szkutniczą myślę, że i tak będzie sporym wyzwaniem, mimo zamiłowania do majsterkowania.

Trzymajcie kciuki !!!
